Często zadawane pytania dotyczące kabla magistrali CAN: na czym tak naprawdę zależy inżynierom
Wyjaśnienie rozwiązań o wysokiej-elastyczności/łańcuchu przeciąganym/AMP 1745078-1
📋 Spis treści
Część 1: Podstawy i rozwiązywanie problemów
P1: Dlaczego systemy magistrali CAN zwykle psują się na kablu, a nie na kontrolerze?
To klasyczne przeoczenie. W maszynach budowlanych, pojazdach AGV i urządzeniach AG przerwy w komunikacji rzadko wynikają z błędów protokołu. Prawdziwymi winowajcami są:
- Stałe zginanie:Prowadzi to do mikroskopijnych pęknięć w przewodniku.
- Luźne złącza:Powoduje to sporadyczny kontakt.
- EMI (zakłócenia elektromagnetyczne):Powodowanie utraty pakietów.
Konkluzja:Twój kontroler jest solidny; twoje „połączenie” jest słabym ogniwem. Właśnie dlatego inżynierowie spędzają tak dużo czasu na rozwiązywaniu problemów z „przejściową utratą sygnału”.
P2: Czy mogę użyć standardowego kabla do magistrali CAN?
Krótka odpowiedź: Możesz, ale będzie Cię to kosztować później.
Magistrala CAN to nie tylko „nawiązanie połączenia”; chodzi o stabilność i odporność na zakłócenia. Kluczowe wymagania obejmują:
- Skrętki (CAN_H / CAN_L):Niezbędne do tłumienia hałasu.
- Impedancja 120 Ω:Krytyczne, aby zapobiec odbiciu sygnału.
Standardowe ryzyko związane z kablami:Bez odpowiedniego skręcenia lub dopasowania impedancji uzyskasz odbicia sygnału i słabą wydajność EMC, co prowadzi do błędów „duchów”, których śledzenie jest prawie niemożliwe.
P3: Dlaczego mój system magistrali CAN ulega „usterce”, a następnie sam się naprawia po ponownym uruchomieniu?
To największy inżynieryjny ból głowy. Zwykle oznacza to, że kabel znajduje się w „krytycznym stanie zmęczenia”. Wewnętrzne przewodniki są przetarte,-nadal się stykają, ale jakość sygnału jest marginalna. Nie ulegnie to jeszcze całkowitej awarii, ale przerwy w działaniu będą coraz częstsze, aż w końcu maszyna się wyłączy.
Część 2: Przejście w stronę kabli hybrydowych
P4: Dlaczego następuje przejście w stronę kabli „hybrydowych” (sygnał + zasilanie)?
Trend jest wyraźny, zwłaszcza w hydraulice mobilnej i robotyce.
- Stary sposób:Oddzielne kable dla CAN i zasilania.
- Problem:Bałaganowy routing, więcej punktów awarii i wyższe koszty pracy.
- Zaleta hybrydy:Jeden kabel, jedno złącze, połowa zajmowanej powierzchni.
Typowy projekt o-wydajności wygląda następująco:
2 × 0,5 mm²:Dedykowany sygnał CAN
4 × 2,5 mm²:Zasilanie
Część 3: Łańcuchy drag, wysokie-kurtki elastyczne i PUR
P5: Dlaczego standardowe kable w prowadnikach kablowych tak szybko niszczą się?
Dwa słowa: zmęczenie.Łańcuchy przeciągane obejmują ciągłe zginanie, stałe ścieżki i ruch o wysokiej-częstotliwości. W standardowych kablach stosuje się grubsze żyły miedziane i sztywne osłony, które ostatecznie pękają pod wpływem naprężenia. Gdy kurtka zniknie, podążają za nią miedziane pasma, co prowadzi do tego przerażającego, przerywanego kontaktu.
P6: Czy ocena „5 milionów cykli elastycznych” rzeczywiście ma znaczenie?
Tak. W branży ogólnie dzielimy trwałość na trzy poziomy:
| < 1 Million Cycles | Standardowe zastosowanie przemysłowe |
| Cykle od 1M do 3M | Umiarkowany ruch |
| 5M+ cykli | Wysoka-dynamika (robotyka/pojazdy AGV) |
To nie jest tylko chwyt marketingowy (gra słów zamierzona). Wartość znamionowa 5 milionów cykli bezpośrednio koreluje z krótszymi przestojami maszyny i dłuższymi okresami międzyobsługowymi.
P7: PUR kontra PVC: Po co płacić więcej za kurtkę?
Płaszcz jest faktycznie pancerzem kabla. W prowadniku kablowym płaszcz decyduje o 50% żywotności kabla.
- PCV:Tani, ale staje się kruchy i pęka pod wpływem oleju lub niskich temperatur.
- PUR (poliuretan):Wysoka odporność na ścieranie,-olej-i znacznie większa elastyczność.
Część 4: Złącza i aktualizacja kabli OEM

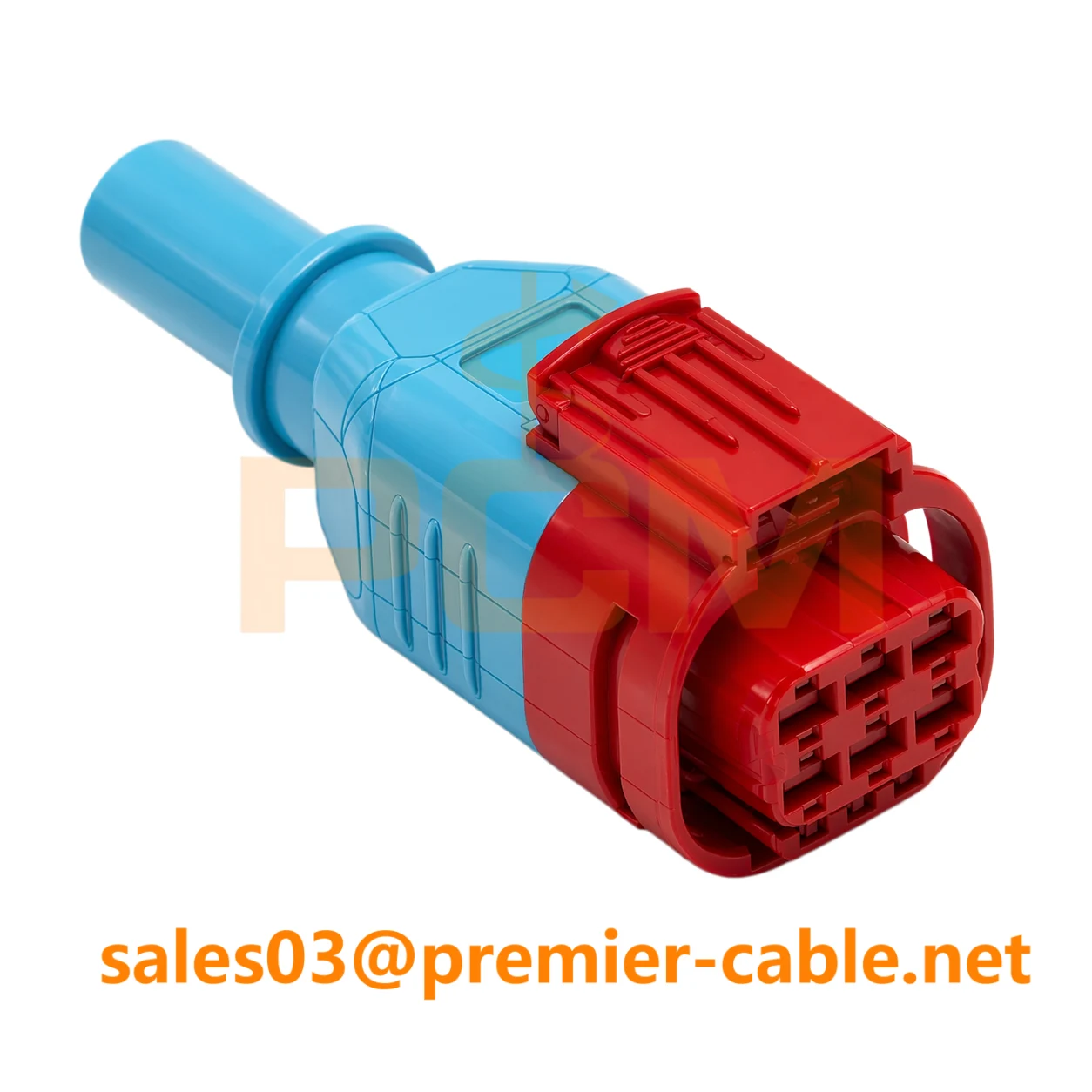

P8: Dlaczego złącze AMP 1745078-1 jest najczęściej wybieranym rozwiązaniem w branży?
TE Connectivity AMP 1745078-1 to rozwiązanie „przetestowane-w boju”. Jest powszechnie stosowany, ponieważ spełnia standardy-motoryzacyjne, z łatwością radzi sobie w środowiskach o wysokich wibracjach i oferuje bezpieczny mechanizm blokujący. Nie jest to najtańsza część na liście materiałów, ale to ta, której nie musisz się martwić, że zawiedzie.
P9: Czy mogę zastąpić IFM E12834 rozwiązaniem niestandardowym?
Tak, jeśli układ pinów, złącze (AMP 1745078-1) i parametry elektryczne są zgodne. Inżynierowie często przechodzą z kabli OEM, takich jak E12834, na niestandardowe alternatywy o wysokiej elastyczności, ponieważ:
- Koszt:Marże OEM są wyjątkowo wysokie.
- Dostępność:Unikaj długich terminów realizacji zamienników „markowych”.
- Personalizacja:Możliwość określenia dokładnych długości lub wyższych współczynników elastyczności (PUR) w celu zapewnienia lepszej trwałości.
P10: Gdzie jest najbardziej potrzebny ten-elastyczny kabel?
Jeśli Twoja konfiguracja obejmuje którykolwiek z poniższych elementów, „standardowy” kabel po prostu go nie przetnie:
- Ruch:Łańcuchy przeciągające lub ramiona robotyczne.
- Wibracja:Maszyny budowlane lub rolnicze.
- Wysoki czas sprawności:Magazyny automatyczne działające 24 godziny na dobę, 7 dni w tygodniu (AGV/AMR).
P11: Kiedy należy zaktualizować kabel?
Dobra zasada:Jeśli wymieniałeś ten sam kabel dwa razy w roku, używasz niewłaściwej specyfikacji.
Uaktualnij, jeśli koszty przestojów są wysokie, środowisko jest zaolejone lub wibruje lub system staje się coraz bardziej złożony.
👉 Kabel-o wysokich specyfikacjach to polisa ubezpieczeniowa na najbardziej irytujący rodzaj awarii sprzętu.
