Adaptery z dwoma-portami USB i HDMI do montażu panelowego do-ograniczonych przestrzeni szaf sterowniczych i paneli HMI
Adaptery z dwoma-portami do montażu panelowego łączą dwa interfejsy-USB-A, USB-C lub HDMI-w jeden kompaktowy moduł. Jedno wycięcie zamiast dwóch. Mniej obróbki, czystszy układ, szybszy montaż. W tym przewodniku omówiono pięć typowych kombinacji, sposób ich określenia i informacje, które należy potwierdzić przed złożeniem zamówienia.
- Adaptery z dwoma-portami do montażu panelowego łączą dwa interfejsy w jeden moduł, wymagając tylko jednego wycięcia w panelu zamiast dwóch.
- Eliminuje normalnie potrzebną szczelinę pomiędzy dwoma oddzielnymi-wycięciami na pojedynczy port, odzyskując użyteczną powierzchnię panelu.
- Pięć typowych kombinacji: podwójny port USB-A, podwójny port USB-C, USB-A + USB-C, HDMI + USB-A, HDMI + USB-C.
- Nadaje się do szaf sterowniczych, paneli HMI, komputerów przemysłowych, kiosków i sprzętu OEM z ograniczoną powierzchnią panelu przedniego.
- Do wyceny należy podać: kombinację portów, wymiary wycięcia w panelu, grubość panelu, długość kabla i wersję USB/HDMI.
Definicja:Adapter z dwoma-portami do montażu panelowego to pojedynczy moduł, który integruje dwa zewnętrzne interfejsy (USB, USB-C lub HDMI) w jednej obudowie-montowanej na panelu, umożliwiając inżynierom zapewnienie dwóch punktów połączeń poprzez jedno wycięcie w szafie sterowniczej lub panelu sprzętu.
📋 Spis treści
Problem: Przestrzeń na panelu przednim jest stała, wymagania dotyczące interfejsu nie
Szafy sterownicze i panele HMI mają stałą powierzchnię panelu przedniego. Po umieszczeniu wyświetlacza, przycisków, wyłącznika awaryjnego, lampek sygnalizacyjnych i dławików kablowych pozostała przestrzeń na zewnętrzne porty serwisowe często ogranicza się do małego paska lub narożnika.
Tymczasem nowoczesny sprzęt przemysłowy coraz częściej potrzebuje wielu zewnętrznych interfejsów w tym samym obszarze usług. System HMI może podczas konfiguracji wymagać złącza HDMI dla zewnętrznego monitora oraz USB dla klawiatury. Szafa sterownicza może wymagać USB-A dla starszych narzędzi konserwacyjnych oraz USB-C dla nowszych laptopów. Przyrząd testowy może potrzebować dwóch portów USB do jednoczesnego rejestrowania danych i aktualizacji oprogramowania sprzętowego.
Kiedy każdy interfejs korzysta z oddzielnego adaptera z jednym-portem, efektem jest wiele wycięć, wiele pozycji montażowych i zatłoczony układ paneli. W przypadku sprzętu produkowanego partiami zwiększa to również koszty obróbki, montażu i kontroli jakości.
Kolekcja adapterów USB i HDMI do montażu panelowego
Opcje kombinacji-portów
Pełna gama produktów do szaf sterowniczych
Pojedynczy-port a podwójny-port: co zmienia się w praktyce
Oszczędność miejsca to nie tylko samo wycięcie. Minimalny prześwit między dwoma sąsiednimi wycięciami-wymagany do utrzymania sztywności panelu-jest całkowicie eliminowany dzięki modułowi z dwoma-portami.
| Przedmiot | Dwa adaptery z jednym-portem | Jeden adapter z dwoma-portami |
|---|---|---|
| Wymagane wycięcia w panelu | 2 oddzielne otwory | 1 łączony otwór |
| Całkowita wykorzystana powierzchnia panelu | Większy (obejmuje-prześwit między wycięciami) | Mniejszy (usunięty prześwit) |
| Pozycje śrub | 4 (2 na adapter) | 2 |
| Kable wewnętrzne | 2 oddzielne ogony | 1 lub 2 końcówki z jednego modułu |
| Etapy montażu | Zamontuj, wyrównaj, zamocuj × 2 | Zamontuj, wyrównaj, napraw × 1 |
| Wygląd panelu | Dwa oddzielne otwory | Jeden czysty, zintegrowany otwór |
Pięć popularnych kombinacji-portów
Podwójne złącze USB-A
Dwa porty USB-A w jednym module panelu. Nadaje się do sprzętu korzystającego ze starszych urządzeń peryferyjnych USB: napędów USB, klawiatur, myszy, skanerów kodów kreskowych, laptopów konserwacyjnych. Opcje wersji USB: USB 2.0 lub USB 3.0. Do większości zadań związanych z konserwacją przemysłową (przesyłanie oprogramowania sprzętowego, pobieranie dziennika) wystarczy złącze USB 2.0. W przypadku regularnego przesyłania dużych plików danych preferowany jest port USB 3.0.
Podwójne złącze USB-C
Dwa porty USB-C w jednym module. Nadaje się do nowszych projektów sprzętu wykorzystującego typ-C do przesyłania danych, ładowania lub obu.
⚠️ Ważne:USB-C to rodzaj złącza, a nie pojedynczy protokół. Przed złożeniem zamówienia sprawdź, czy każdy port musi obsługiwać tylko dane, dane + ładowanie, czy dane + wideo (tryb Alt). Nie wszystkie adaptery USB-do panelu C obsługują wszystkie funkcje.
Podwójny adapter USB-A do montażu panelowego
Podwójny adapter USB-C do montażu panelowego
Adapter USB-A + USB-C do montażu panelowego
USB-A + USB-C
Jeden USB-A i jeden USB-C w jednym module. Praktyczna kombinacja-okresu przejściowego dla sprzętu, który musi obsługiwać zarówno starsze urządzenia USB-A, jak i nowsze urządzenia typu-C. Jest to obecnie najczęstsza prośba producentów sprzętu OEM, ponieważ obejmuje zarówno istniejące narzędzia konserwacyjne, jak i nowsze laptopy, bez wymagania od użytkowników noszenia adapterów.
HDMI + USB-A
Jedno złącze HDMI i jedno złącze USB-A w jednym module. Nadaje się do paneli HMI, komputerów wbudowanych i systemów sterowania, które wymagają wyjścia wyświetlacza i dostępu do urządzeń peryferyjnych z panelu przedniego. Określając, potwierdź wersję HDMI (1.4 dla 1080p, 2.0 dla 4K przy 60 Hz) i czy w przypadku dłuższych przewodów tylnych potrzebny jest aktywny kabel.
HDMI + USB-C
Jedno złącze HDMI i jedno złącze USB-C w jednym module. Nadaje się do nowszych kompaktowych systemów, w których operator potrzebuje zarówno zewnętrznego wyświetlacza, jak i danych typu-C lub dostępu do ładowania z jednego obszaru panelu serwisowego.

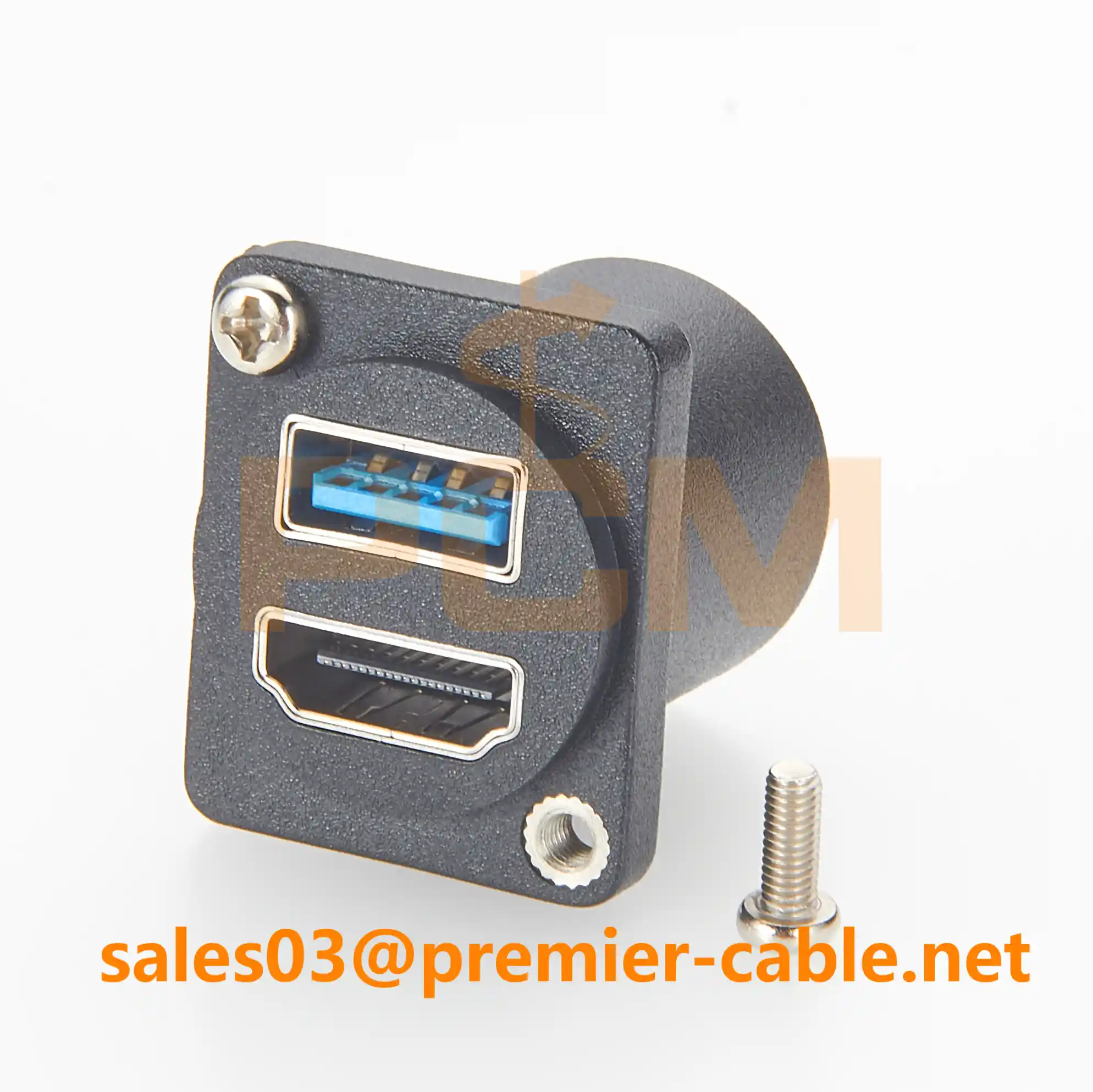

Adapter HDMI + USB-A do montażu panelowego

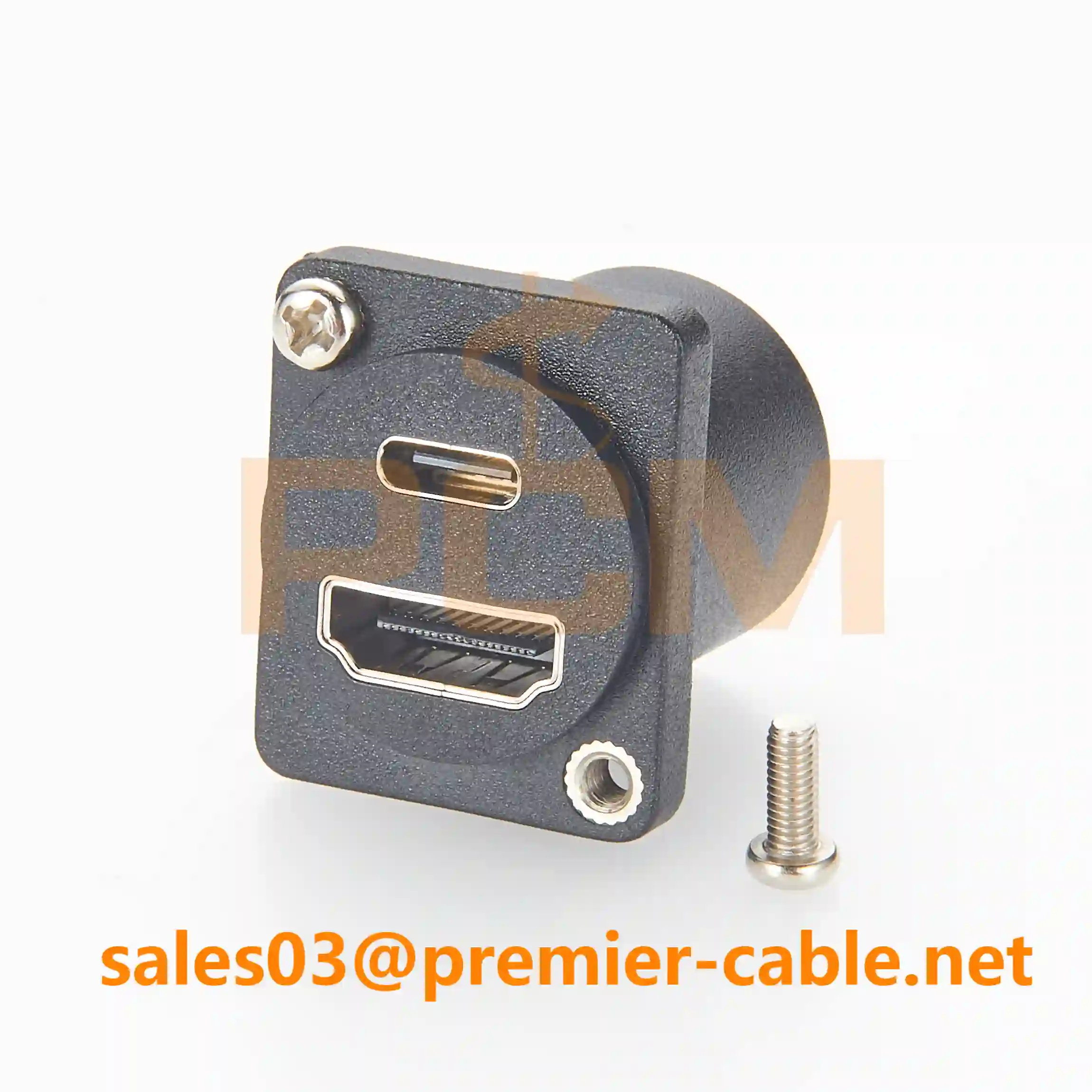

Adapter HDMI + USB-C do montażu na panelu
Specyfikacje mechaniczne do potwierdzenia przed złożeniem zamówienia
Adaptery z dwoma-portami wymagają dokładniejszej kontroli wymiarów niż wersje z jednym-portem, ponieważ wycięcie w panelu jest większe, a prześwit z tyłu jest bardziej krytyczny.
Należy-potwierdzić elementy
- Kombinacja portów.Które dwa interfejsy są potrzebne?
- Wymiary wycięcia w panelu.Prostokątny rozmiar otworu w metalowym panelu.
- Zakres grubości panelu.Sprawdź, czy adapter obsługuje rzeczywistą grubość obudowy; grubsze panele mogą wymagać-rozszerzonych wariantów gwintów.
- Długość i kierunek kabla z tyłu.Ile miejsca jest dostępne za panelem? Czy kabel musi wychodzić prosto, pod kątem 90 stopni czy pod określonym kątem?
- Wersja USB/HDMI.Określa to specyfikację wewnętrznego okablowania i złącza.
Warto-potwierdzić-elementy (w przypadku projektów niestandardowych)
| Parametr | Co określić |
|---|---|
| Rozstaw otworów na śruby | Odległość od środka-do-środka |
| Wymiary kołnierza przedniego | Ogólny widoczny obszar z przodu panelu |
| Materiał obudowy | Stop cynku, aluminium lub tworzywo sztuczne |
| Wymóg ekranowania | Pełne metalowe ekranowanie dla środowisk wrażliwych na zakłócenia elektromagnetyczne |
| Ocena IP | norma IP20; IP65/IP67 w przypadku narażenia na kurz lub rozpryski |
| Płeć złącza tylnego | Przejście-żeńskie-żeńskie-lub końcówka kablowa |
📩 Wskazówka dotycząca projektów OEM
Najszybszym sposobem sprawdzenia dopasowania jest dostarczenie rysunku panelu z wymiarami prześwitu wewnętrznego. Eliminuje to-cofanie się-w zakresie tolerancji wycięć i tylnego prowadzenia kabli.
Często zadawane pytania
Czy dwa porty w adapterze dwuportowym-mogą mieć kable o różnej długości?
Tak. Wersje niestandardowe mogą mieć różną długość kabla tylnego dla każdego portu. Dzieje się tak często, gdy dwa wewnętrzne punkty połączeń znajdują się w różnych odległościach za panelem.
Jaką grubość panelu zwykle obsługują karty-dwuportowe?
Większość standardowych wersji obsługuje typowe grubości paneli przemysłowych i obudów. W przypadku grubszych obudów dostępne są warianty mocowania z przedłużonym-gwintem lub zaciskiem-. Jeśli grubość panelu wykracza poza standardowy zakres, należy potwierdzić u dostawcy.
Czy adaptery z dwoma-portami są dostępne w wersjach o stopniu ochrony IP65?
Wersje standardowe mają zazwyczaj stopień ochrony IP20 (wewnątrz, bez rozprysków). Wersje IP65/IP67 z uszczelkami i uszczelnionymi zaślepkami są dostępne do stosowania-w środowisku wilgotnym lub na zewnątrz, ale należy je określić na etapie wyceny.
Czy USB-C na adapterze panelowym obsługuje ładowanie i wideo?
Nie koniecznie. USB-C to złącze w kształcie. To, czy konkretny adapter panelowy obsługuje tylko dane, dane + ładowanie, czy dane + wideo (tryb Alt), zależy od wewnętrznego okablowania. Przed złożeniem zamówienia należy zawsze potwierdzić żądaną funkcję.
Co dzieje się z jakością sygnału HDMI w przypadku dłuższych kabli z tyłu?
W przypadku HDMI przy wyższych rozdzielczościach kable pasywne mają praktyczny limit długości, powyżej którego sygnał może ulec pogorszeniu. Jeżeli tylny przebieg kabla jest długi, należy potwierdzić u dostawcy, czy potrzebny jest aktywny kabel lub kondycjoner sygnału.
Potrzebujesz niestandardowego adaptera do montażu na panelu z dwoma-portami?
Wyślij nam swojekombinację portów, rozmiar wycięcia w panelu, grubość panelu, długość tylnego kabla i wersję USB/HDMI. Potwierdzimy dopasowanie i odeślemy rysunek.
- Dostępne standardowe kombinacje (podwójny port USB-A, podwójny port USB-C, USB-A + USB-C, HDMI + USB-A, HDMI + USB-C).
- Niestandardowa długość kabla, materiał obudowy i układ portów dostępne dla projektów OEM.
- Nie wiesz, która kombinacja pasuje? Opisz układ swojego panelu, a my polecimy.
Źródło Dwu-portowe adaptery USB i HDMI do montażu panelowego
Kabel Premieraprodukuje adaptery z dwoma-portami USB-A, USB-C i HDMI do montażu panelowego do szaf sterowniczych, paneli HMI, komputerów przemysłowych, kiosków i sprzętu OEM. Dostępne konfiguracje standardowe i niestandardowe. Skontaktuj się z naszym zespołem inżynierów, aby uzyskać pomoc dotyczącą specyfikacji lub wycenę.
Autor:Zespół inżynierii kablowej Premier
Ostatnia aktualizacja:Maj 2026
