W nowoczesnych sieciach komunikacyjnych anteny stacji bazowych są kluczowymi elementami zapewniającymi zasięg sygnału i jakość transmisji. Aby zapewnić normalną pracę i optymalną wydajność anten stacji bazowych, kluczowe jest wybranie odpowiednich kabli i interfejsów. W tym artykule szczegółowo opisano typy kabli powszechnie stosowanych w antenach stacji bazowych i odpowiadające im interfejsy. Aby uzyskać więcej informacji, skontaktuj się zsales03@premier-cable.net
Typowe typy kabli
1. Kabel zasilający
ZamiarŁączy antenę stacji bazowej z wyposażeniem stacji bazowej w celu przesyłania sygnałów.
Cechy:Najpopularniejsze modele obejmują kable 7/8", 1/2" itp., zwykle koncentryczne, odpowiednie do transmisji na duże odległości i o wysokiej częstotliwości.
2. Przewód rozruchowy
Zamiar:Łączy antenę i zasilacz, nadaje się do miejsc, w których wymagana jest elastyczność instalacji.
Cechy: Krótki i elastyczny, również koncentryczny kabel.
3. Kabel RF
Zamiar:Transmisja sygnałów RF, odpowiednia do transmisji o wysokiej częstotliwości i dużej mocy.
Cechy:Zwykle kabel koncentryczny z dobrymi parametrami ekranowania.
4. Kabel światłowodowy
Zamiar:Stosowany do transmisji danych i sygnałów sterujących w nowoczesnych stacjach bazowych.
Cechy:Duża przepustowość, niskie straty, wysoka odporność na zakłócenia, nadaje się do transmisji na duże odległości.
5. Kabel zasilający
Zamiar:Zasilanie urządzeń stacji bazowej.
Cechy:Zwykle kabel wysokiego napięcia zapewniający stabilną pracę sprzętu.
6. Kabel danych
Zamiar:Transmituje dane i sygnały sterujące.
Cechy:Do popularnych typów zaliczają się kable Ethernet itp.
Typowe typy interfejsów
1. Złącze typu N
Zamiar:Stosowane powszechnie w połączeniach zasilających i mostkowych, zwłaszcza w zastosowaniach zewnętrznych.
Cechy: Dobra wodoodporność, niska tłumienność i szeroki zakres częstotliwości (zwykle do 11 GHz).
2. Złącze DIN 7/16
Zamiar:Szeroko stosowany w systemach antenowych stacji bazowych dużej mocy.
Cechy:Niska tłumienność wstawiania, wysoka tłumienność odbiciowa, nadaje się do częstotliwości do 7,5 GHz.
3. Złącze SMA
Zamiar: Stosowany głównie do połączeń kablowych RF, nadaje się do testów laboratoryjnych i małych urządzeń.
Cechy:Nadaje się do częstotliwości do 18 GHz, ale ze względu na dużą tłumienność wtrąceniową nie nadaje się do transmisji o dużej mocy.

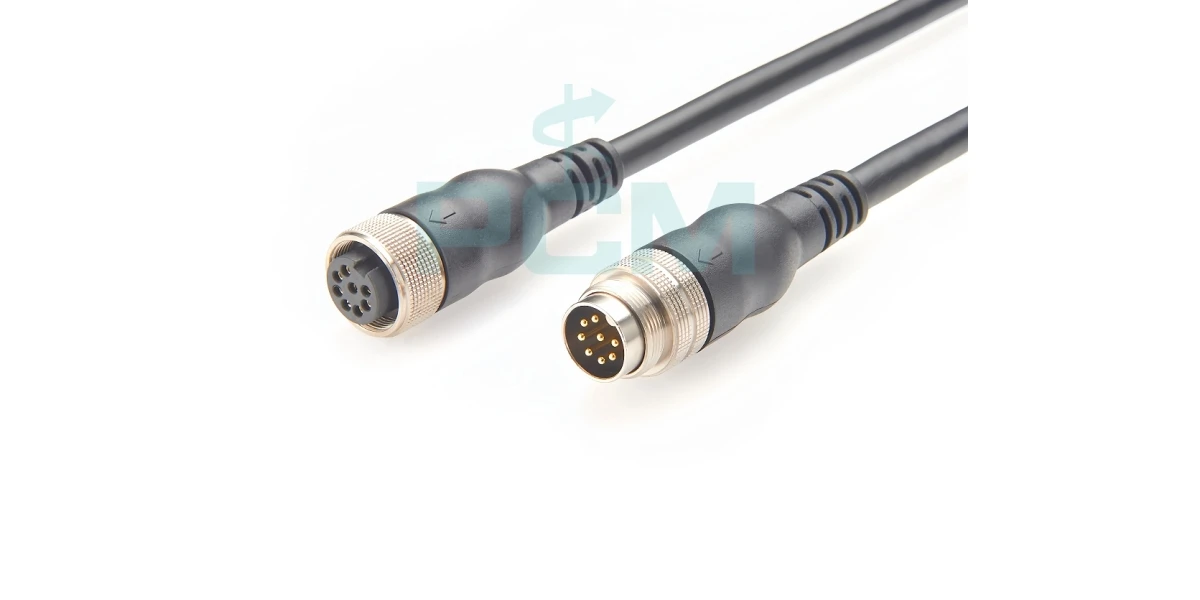

Nasze produkty AISG m16
4. Złącze QMA
Zamiar:Podobne do złącza SMA, ale z funkcją szybkiego zwalniania, odpowiednie do zastosowań wymagających częstego podłączania i rozłączania.
Cechy:Nadaje się do częstotliwości do 18 GHz.
5. Złącze BNC
Zamiar: Stosowany w zastosowaniach o niskiej częstotliwości i transmisji sygnału wideo, odpowiedni do stosowania wewnątrz pomieszczeń.
Cechy:Dotyczy częstotliwości do 4 GHz.
6. Złącze TNC
Zamiar:Gwintowana wersja złącza BNC, odpowiednia do wyższych częstotliwości i wyższych wymagań dotyczących wytrzymałości mechanicznej.
Cechy:Dotyczy częstotliwości do 11 GHz.
7. Złącze światłowodowe
Zamiar:Stosowany do połączeń światłowodowych. Do popularnych typów należą LC, SC, ST itp.
Cechy:Nadaje się do przesyłu danych o dużej przepustowości i na duże odległości.
8. Złącze Ethernet RJ45
Zamiar: Stosowany do łączenia linii danych Ethernet.
Cechy: Nadaje się do transmisji danych i połączeń sieciowych pomiędzy urządzeniami stacji bazowych.
9. Złącze zasilania
Zamiar: Stosowany do podłączania linii energetycznych.
Cechy:Do popularnych typów należą wtyczki zasilania prądem stałym i standardowe interfejsy zasilania przemysłowego.
