Ethernet to technologia sieci komputerowych używana do transmisji danych między urządzeniami w sieciach lokalnych (LAN) i sieciach metropolitalnych (MAN). Obecnie jest to najpowszechniejsza i najszerzej stosowana technologia sieci przewodowych. Standard Ethernet jest rozwijany i utrzymywany przez grupę roboczą IEEE 802.3.
Kategorie kabli Ethernet są zazwyczaj dzielone na różne kategorie według ich wydajności i środowiska aplikacji. Każda kategoria ma określoną szerokość pasma i prędkość transmisji. Poniżej przedstawiono główne kategorie kabli Ethernet i odpowiadające im interfejsy:
Nasze produkty zdjęcie
1.
Kabel CAT5
- Cechy:
Maksymalna szerokość pasma: 100 MHz
Prędkość transmisji: 100 Mb/s
Typowe zastosowanie: sieci 10BASE-T i 100BASE-T
Nadaje się do podstawowych sieci domowych i małych biur
- Odpowiedni interfejs:
Interfejs RJ45: Standardowy interfejs 8P8C (8 pozycji, 8 styków), który jest najszerzej stosowanym interfejsem Ethernet.
2.
Kabel CAT5e (ulepszony CAT5)
- Cechy:
Maksymalna szerokość pasma: 100 MHz
Prędkość transmisji: 1 Gbps
Typowe zastosowanie: 1000BASE-T (Gigabit Ethernet)
Ulepszona odporność na zakłócenia, odpowiednia do wyższych wymagań przepustowości
- Odpowiedni interfejs:
Interfejs RJ45: Nadaje się do połączenia Gigabit Ethernet, kompatybilny wstecz z kablem CAT5.
3.
Kabel CAT6
- Cechy:
Maksymalna szerokość pasma: 250 MHz
Prędkość transmisji: 10 Gbps (krótki dystans)
Typowe zastosowanie: 10GBASE-T (krótki dystans) i 1000BASE-T
Zapewnia większą przepustowość i lepszą jakość sygnału
- Odpowiedni interfejs:
Interfejs RJ45: Nadaje się do połączeń Gigabit Ethernet i 10 Gigabit Ethernet, przy użyciu standardowych wtyczek 8P8C.
4.
Kabel CAT6a (ulepszony CAT6)
- Cechy:
Maksymalna szerokość pasma: 500 MHz
Prędkość transmisji: 10 Gbps
Typowe zastosowanie: 10GBASE-T
Zapewnia lepszą ochronę przed zakłóceniami i dłuższy zasięg połączenia 10 Gigabit w porównaniu do CAT6
- Odpowiedni interfejs:
Interfejs RJ45: Nadaje się do połączeń sieciowych o wyższej wydajności.
5.
Kabel CAT7
- Cechy:
Maksymalna szerokość pasma: 600 MHz
Prędkość transmisji: 10 Gbps
Typowe zastosowanie: 10GBASE-T
Dzięki warstwie ekranującej (STP lub SSTP) zapewnia lepszą ochronę przed zakłóceniami
- Odpowiedni interfejs:
Interfejs GG45: wstecznie kompatybilny z RJ45, odpowiedni do wysokich
częstotliwości i aplikacje sieciowe o dużej przepustowości.
Interfejs Tera: interfejs o wysokiej wydajności, zapewniający większą przepustowość i odporność na zakłócenia.
Interfejs RJ45: w niektórych zastosowaniach używane są ulepszone złącza RJ45.
6.
Kabel CAT7a (ulepszony CAT7)
- Cechy:
Maksymalna szerokość pasma: 1000 MHz
Prędkość transmisji: 10 Gbps
Typowe zastosowanie: 10GBASE-T
Zapewnia wyższą częstotliwość i lepszą ochronę przed zakłóceniami
- Odpowiedni interfejs:
Interfejs GG45: zastosowania o wysokiej częstotliwości i dużej przepustowości.
Interfejs Tera: połączenie sieciowe o wyższej wydajności.
Interfejs RJ45: należy stosować wysokiej jakości złącza RJ45.
7.
Kabel CAT8
- Cechy:
Maksymalna szerokość pasma: 2000 MHz
Prędkość transmisji: 25 Gbps lub 40 Gbps
Typowe zastosowanie: Szybkie połączenie w centrach danych
Stosowany głównie w środowiskach o dużym zapotrzebowaniu na przepustowość i na krótkich dystansach
- Odpowiedni interfejs:
Interfejs RJ45: przeznaczony do szybkich połączeń, obsługuje 25GBASE-T i 40GBASE-T.
Interfejs GG45: Nadaje się do zastosowań wymagających wysokiej częstotliwości i dużej przepustowości.
Interfejs Tera: interfejs o wysokiej wydajności.
7.1
Kabel światłowodowy Ethernet (do Gigabit i 10 Gigabit Ethernet)
Cechy:
Wykorzystuje światłowód do przesyłania danych, nadaje się do przesyłu na duże odległości i z dużą prędkością
Typowe zastosowanie: Centra danych, szybkie połączenia sieciowe
Odpowiedni interfejs:
Interfejs LC: Kompaktowa konstrukcja, odpowiednia do połączeń światłowodowych o dużej gęstości, powszechnie stosowanych w centrach danych.
Interfejs SC: Większy, łatwy do podłączania i odłączania, szeroko stosowany w dziedzinie sieci i telekomunikacji.
Interfejs FC: Stosowany w sieciach telekomunikacyjnych i transmisji danych, szczególnie w połączeniach światłowodowych jednomodowych.
7.2
Kabel Ethernet przemysłowy
Cechy:
Odporny na wibracje, wstrząsy i trudne warunki środowiskowe
Typowe zastosowania: automatyka przemysłowa i systemy sterowania
Odpowiedni interfejs:
Interfejs M12: powszechnie stosowany do połączeń Ethernet w środowisku przemysłowym, odpowiedni do kabli CAT5e i CAT6.
Oprócz powszechnych kategorii kabli Ethernet (takich jak CAT5, CAT5e, CAT6, CAT6a, CAT7, CAT7a, CAT8) istnieją pewne mniej powszechne kategorie kabli Ethernet. Kable te są zazwyczaj przeznaczone do konkretnych zastosowań lub wczesnych standardów sieciowych. Oto niektóre mniej powszechne kategorie kabli Ethernet:
Kabel CAT1
Cechy:
Używane głównie do przesyłania głosu (linie telefoniczne), nieodpowiednie do przesyłania danych.
Najwcześniejszy typ kabla, który został już praktycznie wyeliminowany.
Odpowiedni interfejs:
Wtyczka telefoniczna (RJ11).
Kabel CAT2
Cechy:
Maksymalna szerokość pasma: 1 MHz
Prędkość transmisji: 4 Mb/s
Typowe zastosowanie: wczesna sieć Token Ring i system telefoniczny.
Zostały one zastąpione kablami o wyższej wydajności.
Odpowiedni interfejs:
Interfejs BNC (dla sieci Token Ring).
Kabel CAT3
Cechy:
Maksymalna szerokość pasma: 16 MHz
Prędkość transmisji: 10 Mb/s
Typowe zastosowanie: sieć 10BASE-T i wczesny system telefoniczny.
Można je nadal spotkać w niektórych starych budynkach i systemach telefonicznych.
Odpowiedni interfejs:
Interfejs RJ45: używany do wczesnych połączeń Ethernet.
Interfejs RJ11: używany w systemie telefonicznym.
Kabel CAT4
Cechy:
Maksymalna szerokość pasma: 20 MHz
Prędkość transmisji: 16 Mb/s
Typowe zastosowanie: wczesna sieć Token Ring (16 Mb/s).
Rzadko stosowany w nowoczesnych sieciach.
Odpowiedni interfejs:
Interfejs RJ45: używany we wczesnych sieciach.
Kabel CAT9 (rzadki i jeszcze nieustandaryzowany)
Cechy:
Krążą pogłoski, a kable są w trakcie opracowywania, ale nie ma jeszcze wyraźnego standardu ani powszechnego zastosowania.
Celem może być większa przepustowość i szybkość transmisji niż w przypadku CAT8.
Odpowiedni interfejs:
Niejasne, ale nadal może być używany ulepszony interfejs RJ45 lub nowy, wysoko wydajny interfejs.
Kabel hybrydowy ze skrętką światłowodową
Cechy:
Łączy zalety skrętki i światłowodu, nadaje się do konkretnych zastosowań wymagających wysokiej wydajności.
Zapewnia zasilanie i transmisję danych, nadaje się do urządzeń, które muszą jednocześnie zapewniać zasilanie i przesyłać dane.
Odpowiedni interfejs:
Interfejs kompozytowy, który może obejmować złącza RJ45 i światłowodowe.

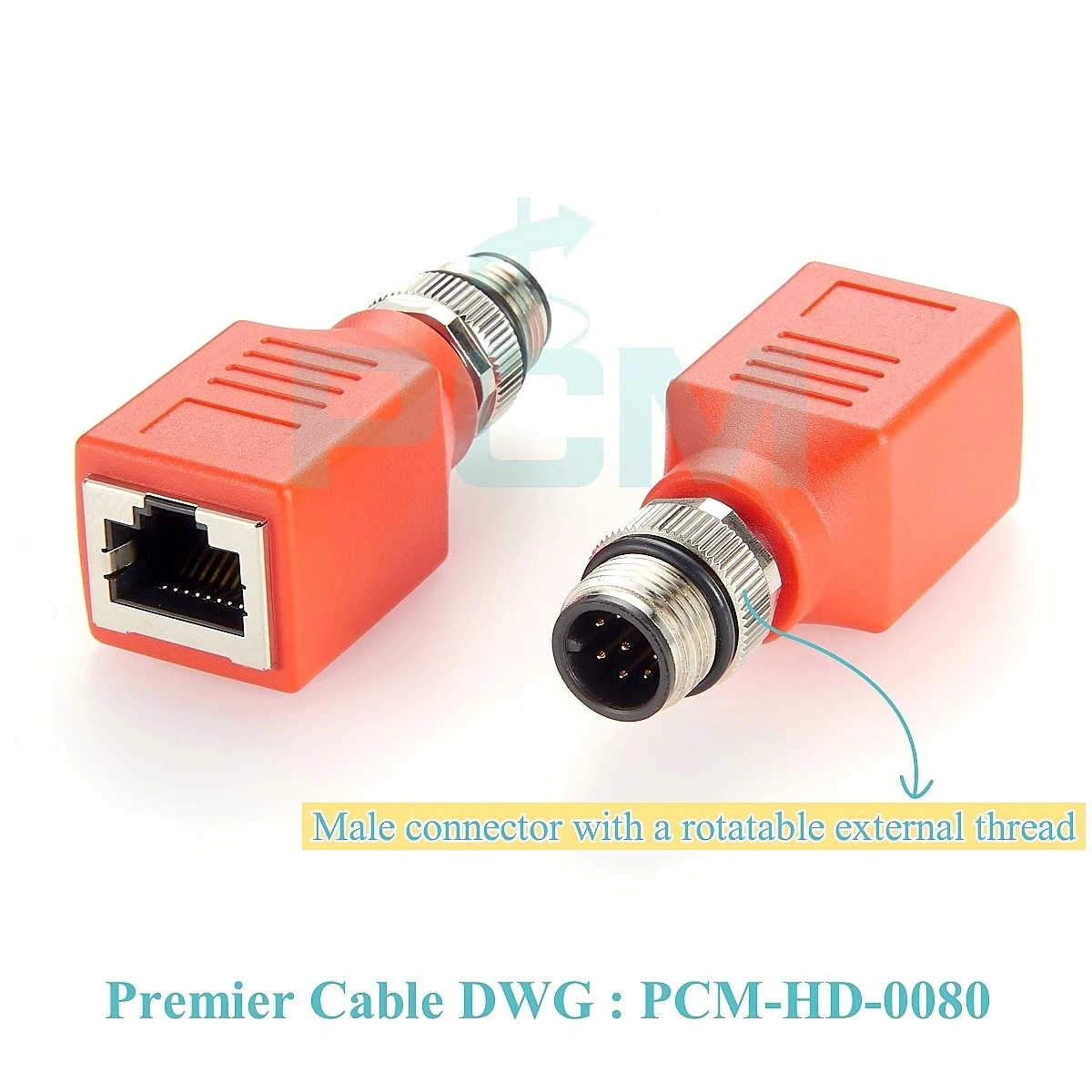

Wodoodporny adapter M12 z kodem A do RJ45
Kabel Ethernet przemysłowy
Cechy:
Zaprojektowane do pracy w trudnych warunkach, charakteryzują się większą trwałością i odpornością na zakłócenia.
Typowe zastosowania: automatyka przemysłowa, zastosowania wojskowe, okręty i lotnictwo, itp.
Odpowiedni interfejs:
Interfejs M12: solidne połączenie do zastosowań przemysłowych.
Interfejs o stopniu ochrony IP67: specjalny interfejs, który jest pyłoszczelny i wodoodporny.
