Szczegóły:
Jednoportowy samochodowy kabel Ethernet MATEnet z konfiguracjami żeńskimi, męskimi i męskimi do żeńskich do połączeń ECU, modułów i testowych.
Wyślij zapytanie

Sklep internetowy:www.premier-sklep.kablowy

Małe zamówienia: Kupuj online po cenie detalicznej

Zamówienia zbiorcze: Skontaktuj się z działem sprzedaży, aby uzyskać informacje o cenach hurtowych

Opis
Wyślij zapytanie
Przegląd produktu

Kabel połączeniowy Ethernet samochodowy MATEnet



Ta rodzina jednoportowych kabli MATEnet zapewnia rozwiązanie połączeń punkt-punkt dla samochodowych sieci Ethernet, z trzema dostępnymi konfiguracjami łączenia, pasującymi do różnych interfejsów ECU, modułu, wiązki przewodów pojazdu i sprzętu testowego.



Seria ta, zbudowana ze złączy TE Connectivity MATEnet i kabla LEONI DACAR 647-4, jest dostępna w konfiguracjach żeńskich-żeńskich, męskich-męskich i męskich-żeńskich. Pozwala to na wybór kierunku łączenia zgodnie z rzeczywistym interfejsem urządzenia, zamiast dostosowywania połączenia za pomocą dodatkowych kabli pośrednich.



Zespoły kabli nadają się do rozwoju samochodowej sieci Ethernet, komunikacji ECU, integracji modułów sieciowych, konfiguracji diagnostycznych i walidacji laboratoryjnej, gdzie wymagane jest kompaktowe jednokanałowe łącze danych.



Specyfikacje produktu

Specyfikacja Bliższe dane
Liczba pozycji 2
Kodowanie złącza żeńskiego Kod Z
Skok złącza żeńskiego 1.8 mm
Uszczelnienie złącza żeńskiego Nieuszczelnione
Architektura złącza Pojedynczy port
Złącze żeńskie TE 2302510-9
Długość kabla Możliwość dostosowania
Temperatura złącza żeńskiego -40 stopni do +120 stopni
Przypisanie pinów Specyficzny projekt
Kabel LEONI DACAR 647-4
Seria złączy TE Connectivity MATEnet
Obsługiwana sieć 100BASE-T1 / 1000BASE-T1
Typ kabla Skrętka samochodowa Ethernet
Konfiguracje interfejsu Kobieta-Kobieta / Mężczyzna-Mężczyzna / Mężczyzna-Kobieta
Typ produktu Jednoportowy samochodowy kabel połączeniowy Ethernet

Dostępne konfiguracje

1 1
Wersja 1

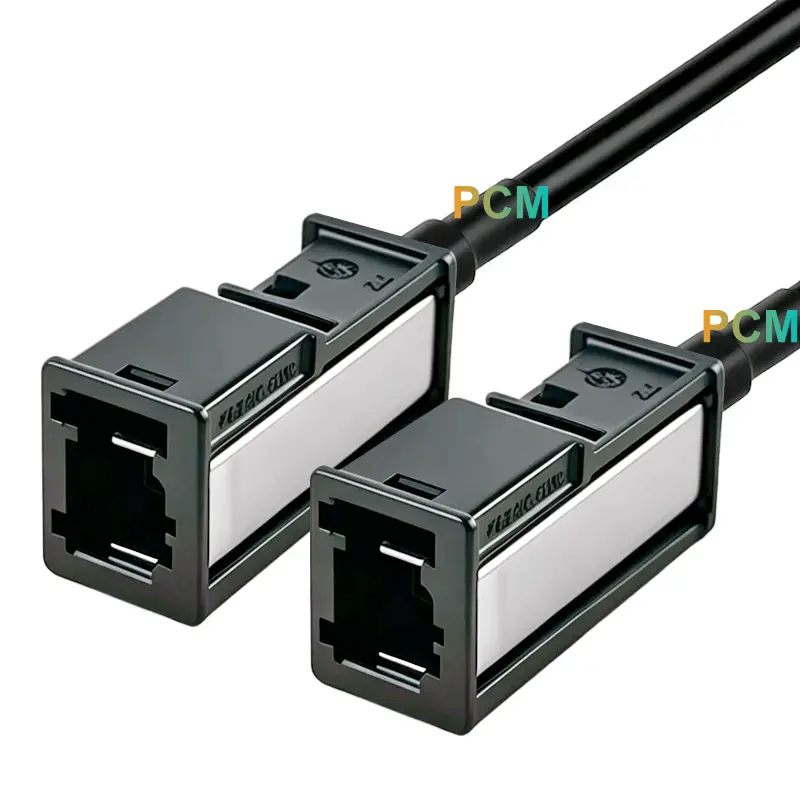

Kabel żeński-żeński MATEnet



Połączenie interfejsu dla osób tej samej płci



Wykorzystuje żeńskie interfejsy MATEnet na obu końcach, aby zapewnić bezpośrednią ścieżkę połączenia między kompatybilnymi męskimi portami współpracującymi lub pośrednimi interfejsami pojazdu.

Konfiguracja żeńska jest szczególnie przydatna w środowiskach programistycznych i testowych, gdzie dwa istniejące interfejsy MATEnet wymagają specjalnie zaprojektowanego połączenia kablowego bez zmiany układu złączy po stronie sprzętu.



Wersja 2

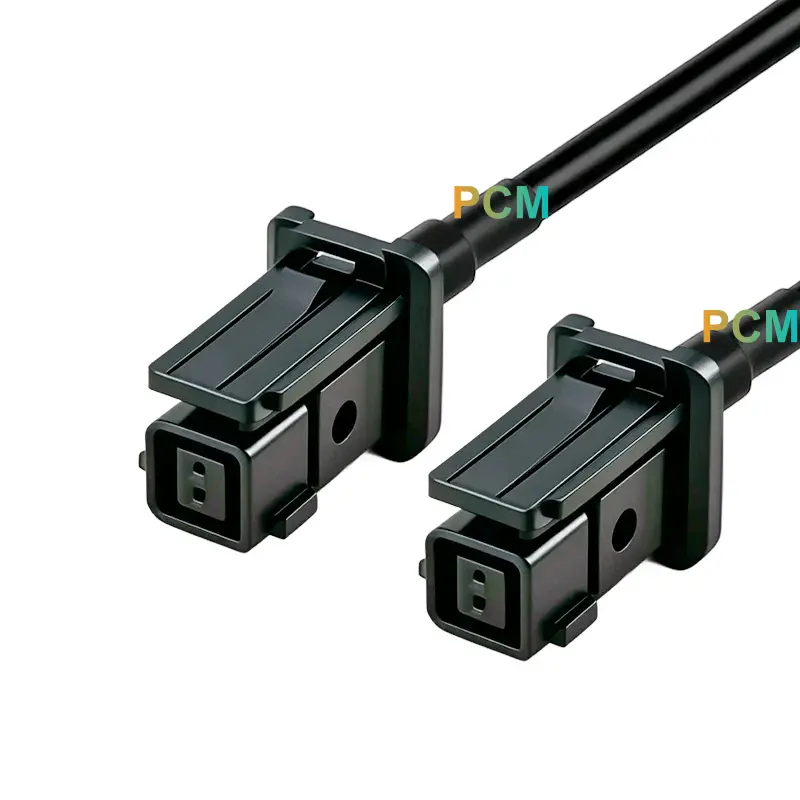

Kabel MATEnet z męskiego na męskie



Konfiguracja krycia podwójnego samca



Kończy oba końce męskimi interfejsami MATEnet do łączenia sprzętu, modułów lub wiązek pośrednich, które zapewniają odpowiednie żeńskie połączenia współpracujące. Ta wersja zapewnia inżynierom dedykowaną opcję kabla tej samej płci, gdy architektura sieci wymaga męskich interfejsów na obu końcach, co pozwala uniknąć niepotrzebnych adapterów zmieniających płeć na ścieżce połączenia.



2 1

3 1

Wersja 3

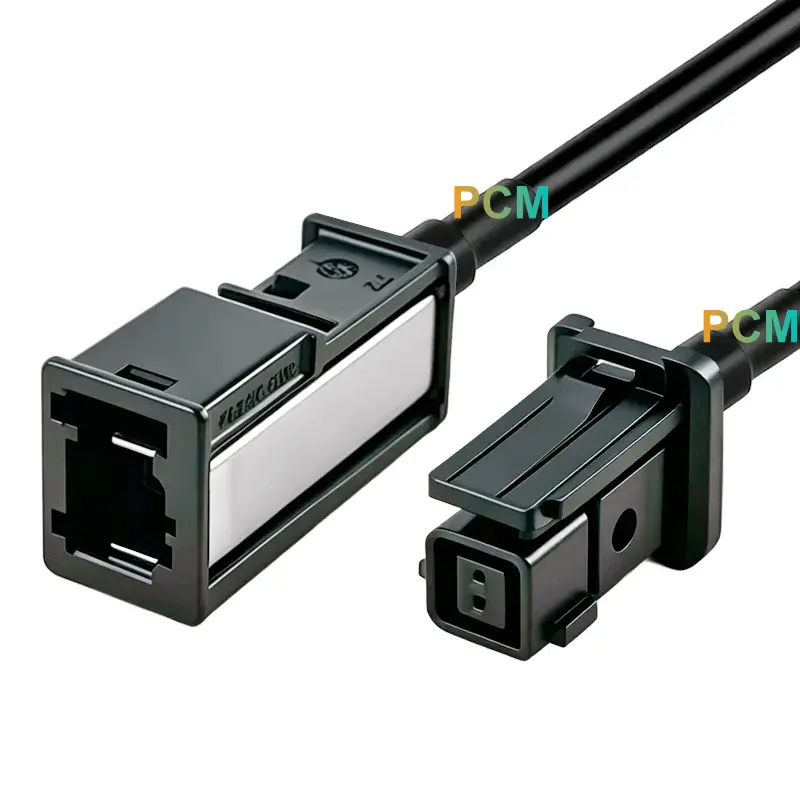

Kabel MATEnet męski na żeński



Rozszerzenie inline i adaptacja interfejsu



Łączy jeden męski interfejs MATEnet z jednym żeńskim interfejsem MATEnet, dzięki czemu nadaje się do rozszerzenia istniejącego połączenia MATEnet przy jednoczesnym zachowaniu wymaganej relacji łączącej między dwoma końcami. Architektura męsko-żeńska jest szczególnie praktyczna w przypadku opracowywania ECU, prototypowych wiązek przewodów, stanowisk testowych i tymczasowych rozszerzeń sieci, gdzie należy zachować oryginalny kierunek interfejsu.

Typowe zastosowania

1 1

Połączenie ECU z modułem Ethernet



Zapewnia dedykowane łącze MATEnet punkt-punkt pomiędzy kompatybilnymi ECU, modułami sieciowymi, sterownikami lub innymi interfejsami Automotive Ethernet.

2 1

Dopasowanie interfejsu wiązki prototypowej



Trzy kombinacje złączy i rodzajów spełniają wymagania dotyczące łączenia prototypowych ECU, wiązek przewodów pojazdów, płytek ewaluacyjnych i modułów rozwojowych bez dodatkowych adapterów.

3 1

Walidacja na stanowisku samochodowym Ethernet



Nadaje się do stanowisk programistycznych, sprzętu diagnostycznego, analizatorów sieci i urządzeń walidacyjnych, gdzie wymagane jest wymienne jednokanałowe połączenie MATEnet.

Cechy produktu

01

Trzy konfiguracje krycia



Opcje żeńskie do żeńskiego, męskiego do męskiego i męskiego do żeńskiego pozwalają tej samej rodzinie kabli MATEnet spełnić różne wymagania dotyczące łączenia po stronie sprzętu i po stronie wiązki przewodów.

02

Architektura typu punkt-punkt z jednym portem



W przeciwieństwie do wieloportowych wiązek przewodów, każdy kabel zapewnia jedną dedykowaną ścieżkę połączenia pomiędzy dwoma interfejsami MATEnet, upraszczając routing i identyfikację.

03

Interfejs MATEnet kodu Z



Konfiguracja żeńska 2302510-9 wykorzystuje interfejs kodu Z MATEnet, zachowując orientację dopasowania z kompatybilnymi komponentami MATEnet.

04

Platforma kablowa DACAR 647-4



LEONI DACAR 647-4 jest używany jako platforma kablowa w całej serii, umożliwiając trzem konfiguracjom złączy współdzielenie spójnej konstrukcji kabla w projektach Automotive Ethernet.

GŁÓWNE KORZYŚCI

Dopasuj wymagany kierunek łączenia

Trzy kombinacje płci upraszczają wybór kabli dla istniejących interfejsów ECU, modułów lub wiązek przewodów bez modyfikowania połączeń po stronie sprzętu.



Zmniejsz liczbę adapterów pośrednich

Wybór właściwej kombinacji męskiej/żeńskiej może wyeliminować dodatkowe połączenia adaptera zmieniające płeć, upraszczając fizyczną ścieżkę sieciową.



Uprość zmiany w prototypach

Inżynierowie mogą zmieniać konfiguracje współpracujące, zachowując koncepcję MATEnet, w przypadku zmiany prototypowego sprzętu lub interfejsów testowych w trakcie opracowywania.



Łatwiejsze zarządzanie siecią jednokanałową

Architektura punkt-punkt zapewnia niezależność każdego łącza Ethernet, upraszczając routing, wymianę i identyfikację podczas opracowywania i sprawdzania poprawności.





Uwagi dotyczące połączeń i zamówień



Płeć złącza MATEnet należy dobierać pod kątem faktycznego interfejsu współpracującego, a nie tylko wyglądu obudowy złącza.



Przed złożeniem zamówienia prosimy o potwierdzenie:

  • Kodowanie MATEnetu
  • Wymagana długość kabla
  • Wymagania dotyczące etykietowania
  • Przypisanie pinów / definicja okablowania
  • Docelowy ECU lub sprzęt sieciowy
  • Prototyp lub aplikacja produkcyjna
  • Dopasowanie płci złącza na obu urządzeniach
  • Wymagana konfiguracja: kobieta do kobiety / mężczyzna do mężczyzny / mężczyzna do kobiety



W przypadku projektów niestandardowych zaleca się podanie numeru części złącza współpracującego, zdjęcia interfejsu lub rysunku okablowania przed rozpoczęciem produkcji.

Często zadawane pytania dotyczące produktu

Pytanie 1. Jakie kombinacje złączy MATEnet są dostępne?

A1.Dostępne są trzy konfiguracje: MATEnet żeński do żeńskiego, męski do męskiego i męski do żeńskiego. Należy wybrać właściwą wersję w zależności od współpracujących interfejsów w ECU, module, wiązce pojazdu lub sprzęcie testowym.

Pytanie 2. Co to jest TE 2302510-9?

A2.TE Connectivity identyfikuje 2302510-9 jako jednoportową obudowę MATEnet z kodem Z do terminali żeńskich. Ma dwie pozycje, linię środkową 1,8 mm i konfigurację kabel-płytka.

Pytanie 3. Czy TE 2302510-9 jest wodoodporny?

A3.Nie. TE określa 2302510-9 jako nie nadający się do plombowania. Dlatego też kabel nie powinien być sprzedawany jako kabel IP67 lub wodoodporny, chyba że zaprojektowano i zatwierdzono oddzielne rozwiązanie uszczelniające dla całego zestawu.

Pytanie 4. Czy tego kabla można używać do samochodowej sieci Ethernet 1000BASE-T1?

A4.Istniejące zespoły MATEnet firmy PCM korzystające z DACAR 647-4 są przeznaczone do zastosowań 100BASE-T1 i 1000BASE-T1. W przypadku nowego projektu wymagany standard sieci, długość kabla i kompletność montażu powinny zostać potwierdzone przed rozpoczęciem produkcji.

Pytanie 5. Czy można dostosować długość kabla i kombinację złączy?

A5.Tak. Długość kabla, konfigurację łączenia MATEnet, przypisanie pinów, etykietowanie i inne wymagania montażowe można dostosować do docelowego ECU, wiązki przewodów pojazdu lub sprzętu testowego.
